EL84 Gegentakt Verstärker Franz

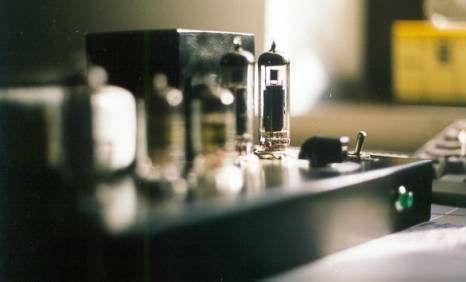

Verstärker Franz

Firma (Land): -
Bezeichnung: Franz
Jahrgang: 2002
Röhrenbestückung: ECC83, EL84, EL84, EZ80, (ECC83)
Beschreibung: Mono Gegentaktverstärker mit modernem Design. Die Besonderheit dieses Verstärkers ist, daß zur Umdrehung der Phasen keine Phasenumkehrstufe benötigt wird. Es ist ein Gegentaktverstärker mit sehr wenigen Bauteilen, so daß man ihn mit geringstem Aufwand nachbauen kann

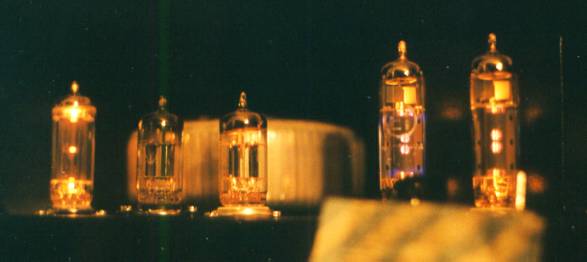

Das Film wurde 2 Sekunden beleuchtet

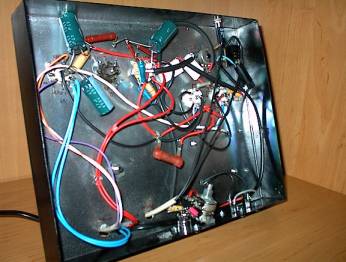

Ein Blick unter die Haube

Und für Diejenigen, die sich für die Schaltungstechnik interessieren, das Schaltbild der Vor- und Endstufe, das ich selbst mit der Hand gezeichnet habe:

Das Schaltbild

Hier auf diesem Schaltplan sind eigentlich nur 3 Röhren zu sehen. Auf den Fotos oben, sieht man aber insgesamt 5. Das kommt deshalb, weil hier das Netzteil mit der Gleichrichterröhre EZ80 nicht eingezeichnet ist. Dazu kommt noch eine überflüssige ECC83, die für eine spätere Nachrüstung gedacht worden ist. Das kann man auch auf dem zweiten Foto sehen.Vielleicht baue ich noch einen RIAA Entzerrervorverstärker dazu. Früher habe ich auch über eine andere Schaltung gedacht, die eine zusätzliche Phasenumkehrstufe braucht, aber weil die oben abgebildete Schaltung wegen ihrer Einfachheit etwas besonderes ist, werde ich sie auch in diesem zustand belassen.
