ECO oscilator moduliran z oglenim mikrofonom
Izvor: RADIOAMATER (julij-avgust 1962)
Tako nekako je izgledal moj prvi oddajnik pred več kot 50 leti. Naredil sem ga (preden je izšel ta članek v Radioamaterju) po očetovih navodilih z elektronko EF12. Amplitudno modulacijo dosežemo z oglenim mikrofonom (spremenljivi upor v ritmu zvoka), ki duši oscilatorni krog. Najraje sem ga vključil (brez mikrofona) v četrtek zvečer, saj je bila ta oddaja ena izmed najbolj poslušanih in sem vedel da bo največ ljudi pri radiu.
Spodnje slike so iz takratnega Radioamaterja.
Takšen oscilator je prepovedano uporabljati, saj dela motnje na srednjevalovnem radiodifuznem področju. Zato ni pametno priključiti anteno. Kljub nepriključeni anteni se da poslušati na nekaj metrov oddaljenem srednjevalovnem sprejemniku. Celotna naprava naj služi samo za eksperimentiranje.
V nadaljevanju bom opisal nekaj različnih načinov uporabe oscilatorjev.

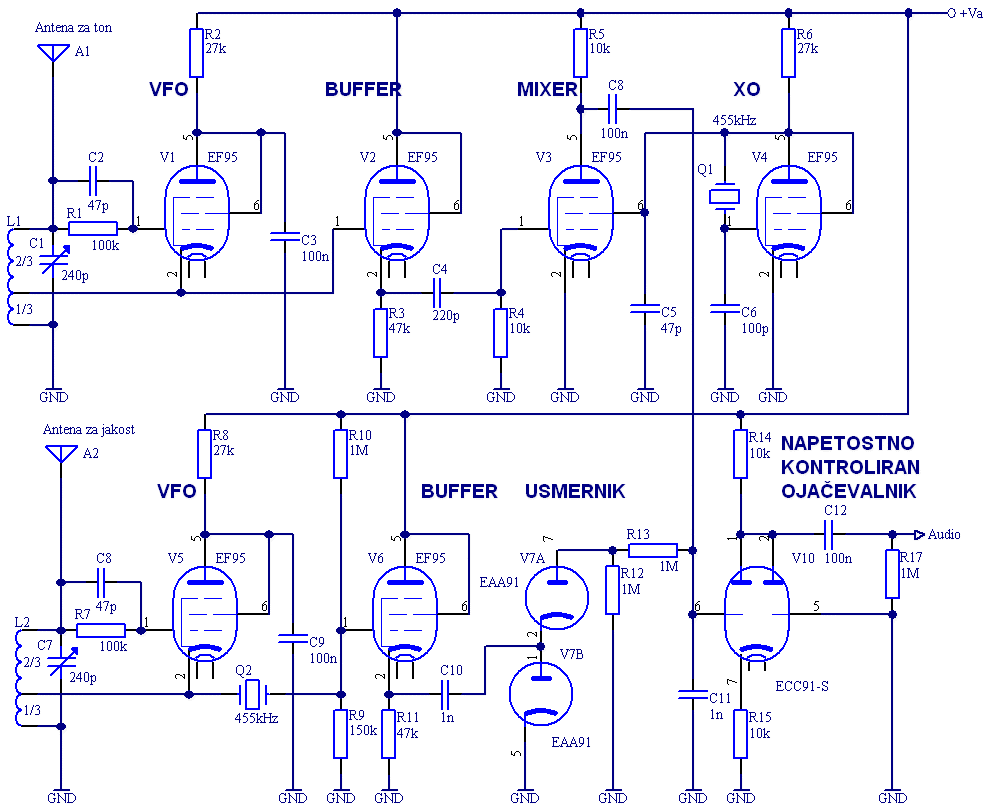

V dvajsetih leti prejšnjega stoletja je Leon Theremin (rojen: Lev Sergejevič Termen) izumil Aetherofon (kasneje imenovan Theremin oziroma Thereminovox). Instrument je uporabljal 2 oscilatorja z vakuumskimi cevmi, s katerima je proizvajal tone. Imel je tudi anteno, s katero je bilo mogoče doseči dinamične spremembe. Veliko skladateljev je uporabljalo ta instrument. Še danes je v uporabi. V moji mladosti sem ta instrument prvič zasledil v pesmih ansambla Beach Boys. Uporabljen je tudi v mnogih filmih za filmsko glasbo. Lep prikaz igranja na ta instrument,
Ker je anodna napetost samo okoli 17V, sem naredil vezje s SMD elementi
